Everest XL Flex系列韋林工業視頻內窺鏡
? Everest XL Flex+系列產品具有5英寸LCD屏幕,亮度提高3倍,超清畫質,可有效減輕長時間檢測的眼疲勞、獲取更準確的圖
像,提高工作質量及效率
? 從存儲箱中拿出,打開電源,即可輕松開始檢測
? 直觀、簡單易用的操作
? 伺服電機驅動All-Way?全方位導向
? 支持外接鍵盤中英文輸入
? 延時曝光、5倍數字變焦、Inverse+(負片)、圖像反轉功能
? 支持探頭超溫報警功能
? 可選雙物鏡測量、比較法測量功能
? 2小時或4小時鋰電池
? 4GB內存(XL Flex),16GB內存(XL Flex+)
? 2個USB2.0接口,VGA視頻輸出
? 可互換的雙螺紋光學物鏡轉接頭
? 定制型運輸和存儲機箱
? 具有導向方位矢量圖

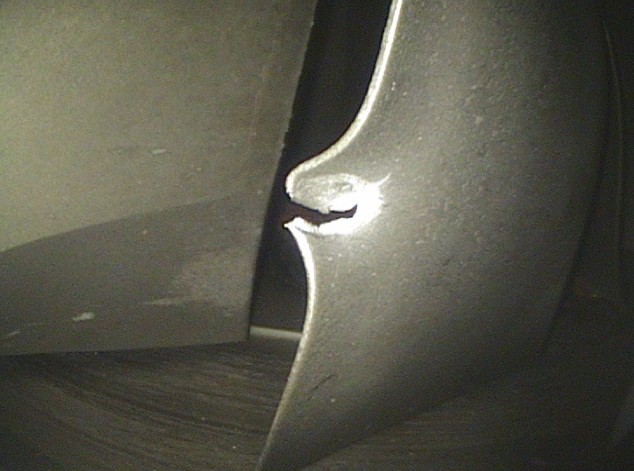

圖像質量
手持式工業內窺鏡 Everest XL Flex 和 XL Flex+ 系列產品采用后置高亮度LED照明,提供超凡畫質,將清晰、精確的靜止圖像和動態視頻保存到內存或可移動的USB閃存盤上;
超溫報警系統
Everest XL Flex 和 XL Flex+ 系列產品內置的溫度傳感器可在復雜的檢測環境下實時感應溫度變化,可提供兩級圖標顏色變化提醒,有效避免超溫造成設備損傷;

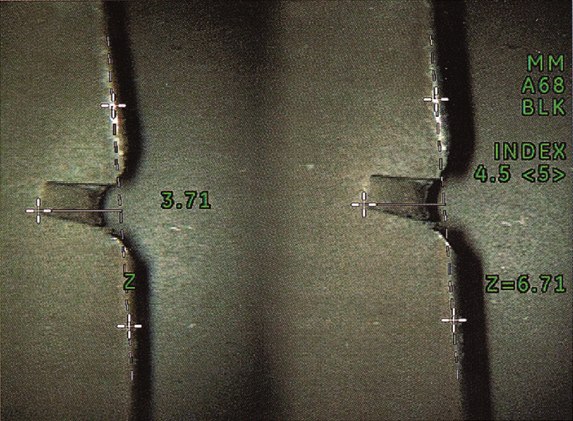

測量
手持式內窺鏡 Everest XL Flex 和 XL Flex+ 系列產品是一款能同時提供雙物鏡測量功能和比較測量功能的視頻內窺鏡。其負片、縮放功能使選點光標位置準確;
支持的測量功能
功能 | 雙物鏡測量 | 比較測量 |
長度/距離 | ■ | ■ |
深度 | ■ | |
點到線的距離 | ■ | ■ |
斜面上距離 | ■ | |
面積 | ■ | ■ |
多線段長度 | ■ | ■ |
圓形量規 | ■ | |
5倍局部放大視窗 | ■ | ■ |
每幅圖可進行五次測量 | ■ | ■ |
一體化便攜性

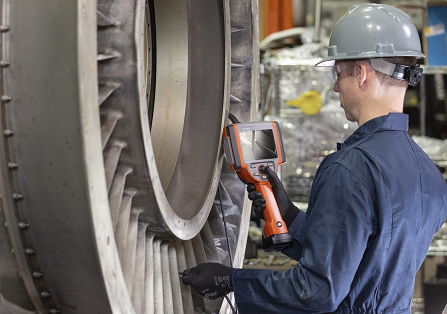

不論是攀登100米的高塔檢測風力發電的齒輪箱,還是對煉油廠換熱器或在渦輪風扇噴氣式發動機上檢測,便攜式視頻內窺鏡都是必不可少的。
Everest XL Flex 和 XL Flex+系列產品無繁瑣的電纜或電源線,無笨重的基座、背包,可以不受拘束地隨意檢測,操作極其簡便。
操作環境
視頻探頭工作溫度 | -25°C~100°C,溫度在0°C以下應減少導向操作 |
主機系統工作溫度 | -20°C~46°C,液晶屏在0°C以下需要預熱 |
貯藏溫度 | -25°C~60°C |
相對濕度 | 最大95%,無冷凝 |
防水性 | 探頭和鏡頭能承受1bar的水壓,相當于10.2米水深 |
系統
機箱尺寸 | 54.9cm×34.6cm×23.6cm |
系統重量 | XL Flex:含機箱:6.5kg;不含機箱:1.73kg XL Flex+:含機箱:8.39kg;不含機箱:1.98kg |
電池指標 | 電壓8.4V,38Wh(2小時)或75Wh(4小時) |
電源供電 | AC輸入:100-240Vac,50-60Hz,電流最大1.5A DC輸出:9.5V,6.0A |
構造 | 集成Versalon?(JP)緩沖器的聚碳酸酯外殼 |
尺寸 | 9.5cm×13.3cm×34.3cm |
液晶監視器 | XL Flex:集成9.40cm(3.7英寸)主動式矩陣VGA彩色液晶顯示器,分辨率:640×480 XL Flex+:集成12.70cm(5英寸)主動式矩陣VGA彩色液晶顯示器 |
操作桿控制 | 360° All-Way?全方位探頭導向,菜單訪問和導航 |
按鈕設置 | 用戶訪問功能、測量和數字功能 |
音頻 | 集成2.5mm耳機/麥克風插孔 |
內存 | XL Flex:4GB;XL Flex+:16GB |
數據輸入/輸出端口 | 兩個USB?2.0端口 |
視頻端口 | VGA數字視頻信號輸出接口 |
亮度控制 | 自動/手動調節 |
照明類型 | 后置白色LED |
延時曝光 | 自動/手動模式下均達12秒 |
白平衡 | 初始設置或自定義 |
視頻內窺探頭
攝像頭(4.0mm直徑探頭)
圖像傳感器 | 1/10英寸彩色SUPER HAD?CCD攝像頭 |
像素數 | 290,000原生像素 |
外殼 | 鈦金屬 |
攝像頭(6.1mm直徑探頭)
圖像傳感器 | 1/6英寸彩色SUPER HAD? CCD攝像頭 |
像素數 | 440,000原生像素 |
外殼 | 鈦金屬 |
攝像頭(8.4mm直徑探頭)
圖像傳感器 | 1/6英寸彩色SUPER HAD? CCD攝像頭 |
像素數 | 440,000原生像素 |
外殼 | 鈦金屬 |
軟件
操作系統 | 實時多任務操作系統 |
用戶界面 | 簡單下拉式菜單,使用導向操縱桿執行菜單導航 |
文件管理 | 嵌入式文件管理軟件,支持:文件與文件夾的創建、命名、復制、刪除; 存入內部閃存(C:\)或USB閃存盤,通過U盤實現與C盤間的雙向拷貝 |
測量 | 雙物鏡測量和比較法測量 |
音頻數據 | 與計算機兼容的(.AAC)文件格式 |
圖像控制 | 負片、翻轉、5倍數字縮放、圖像獲取、調用 |
視頻錄制 | 分辨率:H640xV480;格式:MPEG4 |
靜態圖像 | 分辨率:H640xV480;格式:Bitmap(.BMP)、JPEG(.JPG) |
文本注釋 | 支持各國語言的全屏文本疊加(100個字符) |
圖形注釋 | 箭頭標識 |
導向控制 | 鎖定/步進、復位、粗調或微調可選 |
軟件升級 | 通過U盤現場進行系統升級 |
菜單語言 | 英語、德語、西班牙語、法語、意大利語、俄語、波蘭語、中文、日語、 韓語、葡萄牙語 |
光學鏡頭
視向 (DOV) | 顏色 標識 | 視野 (FOV)* | 焦距 (DOF) | 4.0mm (鏡頭型號) | 6.1mm (鏡頭型號) | 8.4mm (鏡頭型號) |
觀察鏡頭 | ||||||
前向 | 無 ? | 80° | 35mm-無窮遠 | T4080FF | ||
前向 | 黑色 ● | 115° | 4mm-無窮遠 | T40115FN | ||
前向 | 無 ? | 50° | 50mm-無窮遠 | XLG3T6150FF | ||
前向 | 白色 ● | 50° | 12mm-200mm | XLG3T6150FG | ||
前向 | 橙色 ● | 80° | 3mm-20mm | XLG3T6180FN | ||
前向 | 黃色 ● | 90° | 20mm-無窮遠 | XLG3T6190FF | ||
前向 | 黑色 ● | 120° | 5mm-120mm | XLG3T61120FG | ||
前向 | 灰色 ● | 120° | 20mm-無窮遠 | T61120FF | ||
前向 | 橙藍色 ●● | 65° | 65mm-無窮遠 | T6165FF** | ||
斜向 | 紫色 ● | 50° | 12mm-80mm | XLG3T6150FB | ||
前向 | 黑色 ● | 120° | 5mm-200mm | XLG3T84120FN | ||
前向 | 無 ? | 40° | 250mm-無窮遠 | XLG3T8440FF** | ||
前向 | 白色 ● | 40° | 80mm-500mm | XLG3T8440FG | ||
前向 | 黃色 ● | 80° | 25mm-500mm | XLG3T8480FG | ||
前視 | 橙藍色 ●● | 120° | 20mm-無窮遠 | T84120FF | ||
側向 | 藍色 ● | 120° | 6mm-無窮遠 | T40120SF | ||
側向 | 紅色 ● | 115° | 1mm-30mm | T40115SN | ||
側向 | 棕色 ● | 50° | 45mm-無窮遠 | XLG3T6150SF | ||
側向 | 綠色 ● | 50° | 9mm-160mm | XLG3T6150SG | ||
側向 | 藍色 ● | 120° | 4mm-100mm | XLG3T61120SG | ||
側向 | 紅色 ● | 80° | 1mm-20mm | XLG3T6180SN | ||
側向 | 棕色 ● | 40° | 250mm-無窮遠 | XLG3T8440SF** | ||
側向 | 綠色 ● | 80° | 25mm-500mm | XLG3T8480SG | ||
側向 | 藍色 ● | 120° | 4mm-200mm | XLG3T84120SN | ||
雙物鏡測量鏡頭 | ||||||
前向 | 黑色 ● | 55°/55° | 5mm-無窮遠 | TM405555FG | ||
前向 | 黑色 ● | 60°/60° | 4mm-80mm | XLG3TM616060FG | ||
前向 | 黑色 ● | 60°/60° | 4mm-50mm | XLG3TM846060FG | ||
側向 | 藍色 ● | 55°/55° | 4mm-無窮遠 | TM405555SG | ||
側向 | 藍色 ● | 50°/50° | 2mm-50mm | XLG3TM615050SG | ||
側向 | 藍色 ● | 60°/60° | 4mm-50mm | XLG3TM846060SG |
*FOV取對角線長度
**表示鏡頭達到最大亮度
航空航天領域 | |
? 為縮短停機時間,發動機孔探工程師必須快速、準確地完成檢測工作。 Everest XL Flex和XL Flex+系列產品超凡便攜性和卓越圖像質量使其 成為發動機孔探工程師必備工具 ? 無笨重主機、背包和電源線,Everest XL Flex和XL Flex+系列產品具有 良好便攜性。具有透明似水晶VGA液晶監視器和高亮度輸出的LED,從 商務客機到民用客機,本品均是理想之選。既能保存靜止圖像,也能夠 錄制動態視頻,并將其保存在內置閃存或外接USB中,所以極易將影像 資料在計算機上進行儲存、共享或測量 | |
制造業、工藝生產線領域 | |
? 種種突發事件都可能造成生產的中斷,借助輕便的、多功能的 Everest XL Flex和XL Flex+系列產品,保證快速、精確的檢測,確保生產運作; Everest XL Flex和XL Flex+系列產品各個功能輕松易操作;360°全方位 導向可對細小死角進行全面檢查,大大節省了檢測時間;多個光學物鏡 轉接頭滿足多數生產要求 | |
汽車 | |
? Everest XL Flex和XL Flex+系列產品的多功能性使其成為汽車領域全方 位有價值的內窺檢測工具 ? 取出火花塞,使用Everest XL Flex和XL Flex+系列產品的細小、柔韌的 視頻探頭可以檢查發動機缸蓋 ? 數字信號處理以及超亮的高分辨率VGA液晶顯示屏,Everest XL Flex 和 XL Flex+系列產品可以生成明亮、清晰的檢測圖像以便快速識別缺陷。對 于缺少電源的檢測位置,系統通過選配的UPS電池可提供長達兩小時或四 小時的供電 | |
風能領域 | |
? 風電行業的迅速發展,風輪、齒輪箱定期檢測顯得尤其重要。Everest XL Flex和XL Flex+系列產品出眾的便攜性、耐用性保證風輪時時刻刻正常運 行,能夠輕松檢測到齒輪箱中細微瑕疵,既節約檢測的時間,又降低成本 | |
電力領域 | |
? 停機會造成巨大的經濟損失,所以必須進行快速檢測、及時排除故障。 Everest XL Flex和XL Flex+系列產品高耐用性及高圖像質量,符合美國的 軍用標準 (MIL-STD-810) ? Everest XL Flex和XL Flex+系列產品能深入各種惡劣環境,不僅攜帶方 便,且功能強大、具有多種特性,從水電系統到核電系統均適用,檢測期 間保存靜止圖像和動態視頻,大大節省時間,提高了效率 | |
石油與天然氣領域 | |
? 無論是生產設備在停機期間對耐火爐襯進行內窺檢測,或設備在役期間 對管路焊縫進行內窺檢測,還是設備運行期間進行視情維護內窺檢測時, Everest XL Flex和XL Flex+系列產品的流線化內窺檢測流程可以使被檢 測設備能夠盡快啟動和運行,有效縮短停機檢修時間 | |
鋼鐵 | |
安防 | |
環境(市政、維修公司) |
